1.從電動機端到白泵的方向看，左側是進油泵。 通常，泵的方向用箭頭方向標記。 箭頭指示的方向是出口，方向是徑向的。 然后，軸為進口，徑向?yàn)槌隹凇?o:p>
2.泵的入口和出口均為徑向，否則為入口。
3.進口大但出口小。
4.可以從葉輪的法蘭端口看到出口。

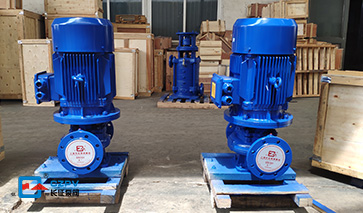

5.立式離心泵的入口和出口之一是軸向的。
立式離心泵的工作原理是利用葉輪的旋轉使水產生離心運動。在啟動泵之前，必須先向泵殼和吸入管中注滿水，然后再啟動電動機，以便泵軸帶動葉輪和水高速旋轉。水經過離心運動后被拋到葉輪的外邊緣。通道流入立式離心泵的加壓水管道。
立式離心泵連接管道進出口大小問題
立式離心泵的吸入口通常比出口大，因?yàn)槲肟趬毫Φ停芏刃?，流量低。為了滿足供水平衡的要求，并確保入口處有一定的壓頭以防止氣蝕，它通常較大； 出水口流速快。同一根管道的流速較大，因此確定所連接的吸入口大于出水口?？卓诠艿拇笾睆骄哂行〉某槲枇?，這有利于立式離心泵對介質的抽吸，而小出口管的直徑有利于維持立式離心泵的出口壓力。
立式離心泵的進，出口管直徑是否大于泵本身的進，出口直徑，這個問題需要具體分析。 對于大多數立式離心泵，增加入口和出口管道直徑的目的是減小管道中的流體流速，從而減小管道的阻力并減少離心泵的功耗。然而，增加管道直徑是以增加管道投資成本為代價的。這樣，立式離心泵的出口可用于長距離管道?？紤]適當增加管徑以減小電阻降，但是對于短距離，則無需考慮；并且由于泵入口輸送的物料為液化氣，溫度接近沸點，吸入位置相對較低等，應考慮增加立式離心泵入口管的直徑以減小阻力下降并避免立式離心泵中發生氣蝕。
以上是上海長征泵閥對立式離心泵的進出口區分進行了簡要總結。
