單級雙吸離心泵的基本結構：
單級雙吸離心泵的吸入口和排出口在泵的軸線下方，水平方向垂直于該軸線，并且泵殼是敞開的。在維修時，無需拆卸進水口，排水管和電機（或其他原始動機）。從聯軸器方向看時，泵為逆時針旋轉。 根據用戶的特殊訂單需要，也可以更改為順時針旋轉。

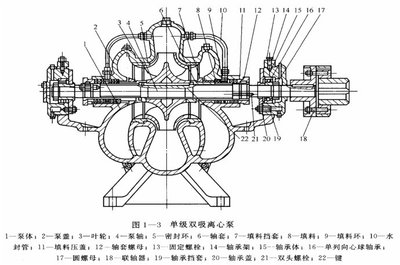

單級雙吸離心泵的主要部件是：泵體，泵蓋，葉輪，軸，雙吸密封環，軸套，軸承等。除軸材料為優質碳鋼外，其余大部分由鑄鐵制成。單級雙吸離心泵通過聯軸器由電動機直接傳動。
泵軸是由兩個單列向心球軸承支撐。軸承安裝在泵體兩端的軸承體中，并用黃油潤滑。 雙吸氣密封圈用于減少水從泵的加壓水腔室到吸氣腔室的泄漏。
泵體和泵蓋構成葉輪的工作室。 在入口和出口法蘭上均設有用于安裝真空計和壓力計的管螺紋孔，在入口和出口法蘭的下部設有用于排水的管螺紋孔。
軸封是軟填料密封。 為了冷卻和潤滑密封腔并防止空氣泄漏到泵中，填料之間有一個水密封環。泵工作時，少量高壓水通過水封管流入填料腔，起到水封的作用。
葉輪經過靜平衡驗證，并在兩側固定有襯套和襯套螺母。 它的軸向位置可以通過套筒螺母來調節。 葉輪的軸向力通過其葉片的對稱布置來平衡，并且可能還有一些剩余。剩余的軸向力由同軸端的軸承承受。
