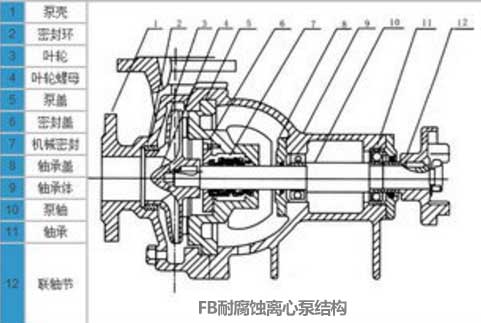

耐腐蝕離心泵的結構有以下幾點：
1.葉輪在組裝前必須通過靜平衡測試。葉輪的內表面和外表面要求光滑，以減少水流的摩擦損失。葉輪的作用是將原動機的機械能直接傳遞給液體，以增加液體的靜壓能和動能（主要是增加靜壓能）。葉輪是離心泵的核心部分。 它具有高速度和高輸出。葉輪上的葉片起著重要作用。
2.泵殼不僅收集葉輪拋出的液體，而且還用做能量轉換裝置。作用是將葉輪密封在一定的空間內，以便葉輪可將液體吸入并壓出。 泵殼大多制成蝸殼形狀，因此也稱為蝸殼。隨著流道截面積的逐漸擴大，葉輪周圍拋出的高速液體逐漸降低流量，使部分動能有效地轉化為靜壓能。泵體也稱為泵殼，是泵的主體。它起到支撐和固定的作用，并與安裝軸承的支架相連。
3.泵軸的作用是將聯軸器與電機連接起來，將電機的扭矩傳遞給葉輪，是機械能傳遞的主要部分。
4.軸承是套在泵軸上支撐泵軸的部件，包括滾動軸承和滑動軸承。我們通常用液體潤滑油作為滾動軸承的潤滑劑。在加油時，通常是在油位線上加油。如果過多的油會沿著泵軸滲出并低浮，如果軸承過熱燒壞，會造成事故！水泵過程中，軸承的較高溫度為85℃。一般情況下，若溫度高達60℃，應查明雜質產生的原因，有無發黑和進水）并及時處理。
5.密封圈也稱為減漏環。葉輪進口與泵殼間隙過大，會使泵高壓區的水通過間隙流向低壓區，影響泵的出水量，降低效率！間隙過小會導致葉輪和泵殼之間的摩擦和磨損。為了增加回流阻力，減少內漏，延長葉輪與泵殼的使用壽命，在泵殼內邊緣與葉輪外援連接處安裝密封圈，密封間隙應保持在0.25～1.10m之間。
6.軸封的作用是防止泵殼中的液體沿軸泄漏或外部空氣漏入泵殼。常用的軸封裝置有填料密封和機械密封兩種。常用的填料主要是填料機械密封，它是通過安裝在軸上的動環與固定在泵殼上的靜環之間的端面相對運動來實現的。
