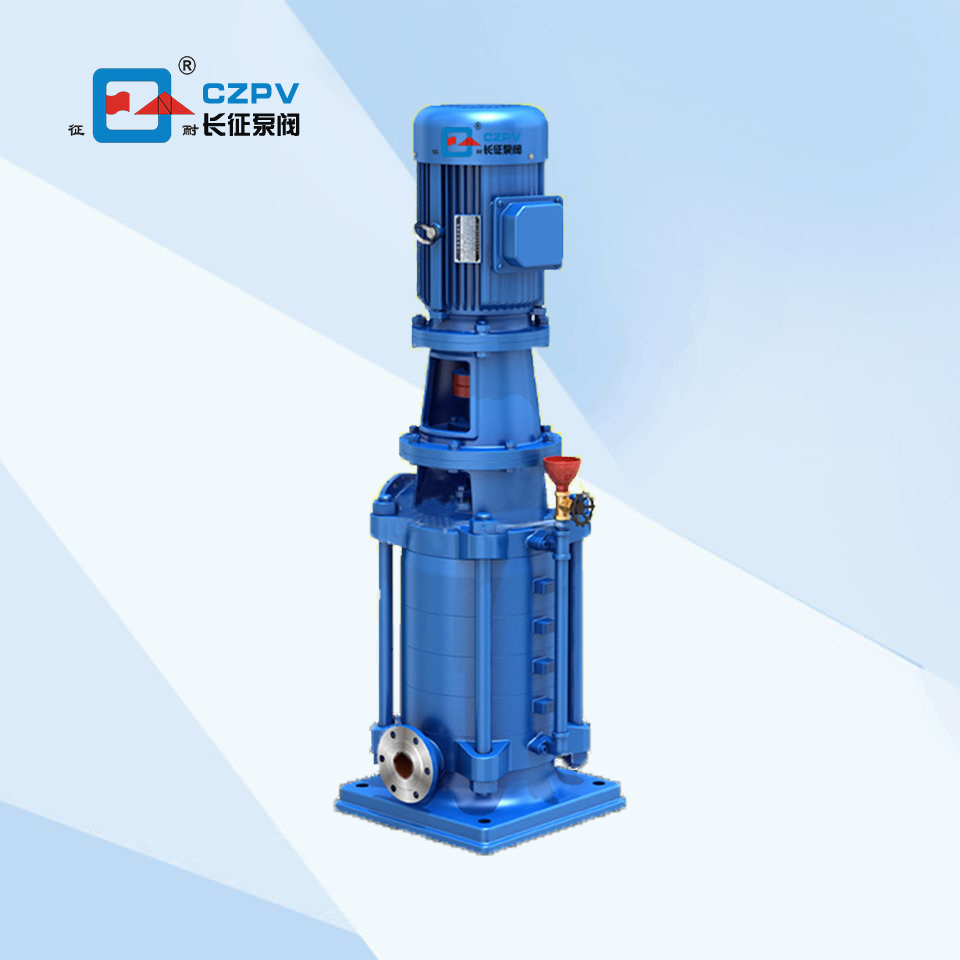

立式多級離心泵是一種常見的泵類設備，廣泛應用于工業、建筑和農業領域中的液體輸送和增壓。相比于水平多級離心泵，立式多級離心泵具有結構緊湊、占地面積小等優勢，適用于有限空間或需要垂直安裝的場合。本文將介紹立式多級離心泵的結構和工作原理，以幫助讀者更好地理解和應用這一泵類設備。
立式多級離心泵結構說明
立式多級離心泵的結構相對簡單，主要由以下幾個部分組成：
1.泵體：泵體是立式多級離心泵的主要外殼，通常采用鑄鐵、不銹鋼等材料制成。泵體內部設有多級葉輪和導葉，用于轉化液體的動能和壓力。
3.導葉：導葉位于葉輪的前后，用于引導液體流動的方向和流速。導葉的設計可以根據具體需求進行調整，以優化泵的性能。
4.泵軸和軸承：泵軸是連接驅動裝置和葉輪的主要部件，承受著泵的旋轉力和扭矩。軸承則支撐和定位泵軸，減少摩擦和磨損。
5.密封裝置：為了防止泵體內液體泄漏，立式多級離心泵通常配備了密封裝置，如機械密封或填料密封。密封裝置的選擇和安裝對于泵的工作效果和壽命至關重要。立式多級離心泵的工作原理是基于離心力的作用。當泵啟動時，驅動裝置帶動泵軸旋轉，葉輪和導葉組合形成的多級結構將液體吸入泵體，并通過離心力的作用將液體推向出口處。在液體通過葉輪和導葉的過程中，由于葉輪的高速旋轉和導葉的引導作用，液體的動能逐漸轉化為壓力能，從而實現液體的輸送和增壓。
總的來說，立式多級離心泵具有緊湊的結構和高效的液體輸送能力。通過葉輪和導葉的協調作用，泵能夠有效地將液體吸入并輸出到所需位置。該泵廣泛應用于工業生產、市政工程、建筑供水、農田灌溉等領域，為各行業的液體輸送和增壓提供可靠的解決方案。
