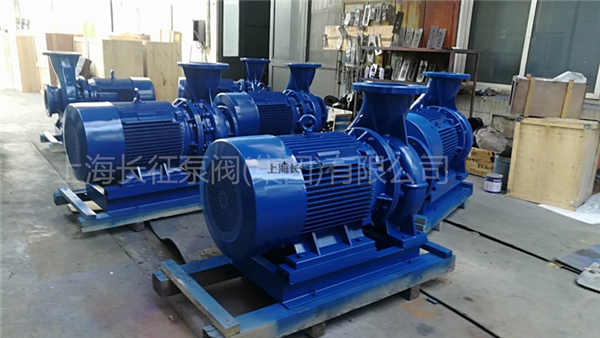

考慮到需要的泵機組，泵站等綜合投資和運行成本的技術經濟指標，要符合經濟，安全，適用的指導原則。臥式管道離心泵需要注意以下幾個方面：
1、應選擇高效率，低噪音的節能泵，不要選擇淘汰產品。
2、應根據設計流量，揚程選擇理想的泵，并鑒于水泵由于磨損等原因造成泵的輸出下降，，可按計算所得揚程H乘以1.05～1.10系數后選泵;應選擇特性曲線為隨流量增大其揚程逐漸下降的水泵，這樣的泵工作穩定，并聯工作時可靠;并且泵工作間隔的工作點應保持高效率，這樣既節能又不容易損壞零件。
3、當供水管網設施不規范時，應采用水泵調速或額定轉速來運行水泵。高給水量不小于住宅給水設計流量，應以消防工況校準。
4.選擇水箱時，塔式提升泵應盡量減少泵的數量，應與一臺準備好；當單個泵滿足要求時，不使用多個并聯；如必須要時使用多個并聯操作，或將泵的尺寸用某種方式何時，型號，數量不要太多，一般不超過兩個型號，水泵的揚程范圍應相近;并聯運行時每臺泵宜仍在高效區范圍內運行。
5、變頻調速泵(組)設計供水流量應保證滿足生活給水系統中的大設計秒流量的要求。電源須可靠(雙電源或雙回路供電);水泵的工作點應選在水泵特性曲線(Q-H曲線)的高效工作區內，并不得選在Q-H曲線的延長線上，設計的不利工作點應在水泵特性曲線高效區段的右端點，即水泵出水量大、而揚程較低但能滿足要求的那個點，也就是水泵特性曲線高效區的低點與管道特性曲線的交叉點。水泵調速工作范圍能盡量在水泵高效段內;調速范圍宜設在水泵供水量的25%～100%之間;設備應具有水位自動控制功能。
6、生活加壓給水系統的水泵機組應設置備用泵，備用泵的供水能力應大于大一臺運行水泵的供水能力，水泵宜自動切換，交替運行。
7、水泵所配電機的電壓應相同，且電源制式應與國家電網供電制式相同。
上海長征泵閥臥式管道離心泵選購注意事項具體就是這樣的。
