從導熱油泵的結構圖中可以看出高溫導熱油泵的主要零部件有泵體、泵蓋、葉輪、軸套、懸臂軸承座、密封套、油封、軸承、軸承蓋、泵軸、支架等組成部分。高溫導熱油泵為單級單吸懸臂式腳支撐結構，LQRY導熱油泵的進口是軸向吸入，出口是中心垂直向上，高溫導熱油泵不需要水來進行冷卻，這一點普通水泵是做不到的。

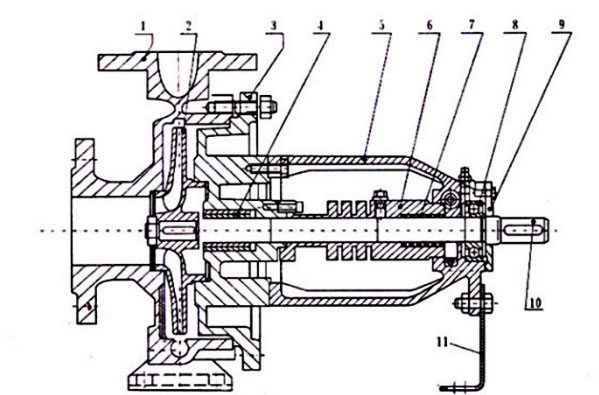

導熱油泵的結構圖
導熱油泵的組成部分
高溫導熱油泵適用于泵送含有溫度較高的液體介質，所以對于軸承與密封件耐高溫性能要求會很高。機械密封和填料密封都有良好的耐熱適應性，機械密封通常使用硬質合金材料。節能水泵公司生產的高溫導熱油泵軸承機械強度高，零部件均是經過溫?zé)崽幚淼模@些都是確保油泵穩定運行的關鍵。
導熱油泵在熱狀態下可以長時間穩定運行并且沒有泄漏，沒有附加冷卻系統，使用比較便捷等特點。尤其是在我國載熱體加熱系統上得到了廣泛的使用，應用在化工、橡膠、制藥、印染、紡織、食品等各個行業領域當中被廣泛使用，高溫導熱油泵是一種理想的油泵產品。
高溫導熱油泵的泵體與泵蓋部分是從葉輪背面處來進行劃分的，也就是平常我們說的后開門結構。在檢修時可以不用拆卸吸入管路、泵體、排出管路、電機等部分。只需要將加長聯軸器的中間連接件拆下就能將轉子部件輕輕退出便于檢修工作。
導熱油泵的殼體中裝有泵的工作室，懸架軸承部件支撐著油泵的轉子部件，滾動軸承能承受泵的軸向力與徑向力。為了使軸向力得到平衡大部分水泵的葉輪前后都設有密封環，在葉輪后蓋板上裝有平衡孔。
高溫導熱油泵是根據IS臥式清水離心泵的性能參數與立式泵的結構優化設計的，并且符合我國標準。推薦閱讀：油泵型號選型
