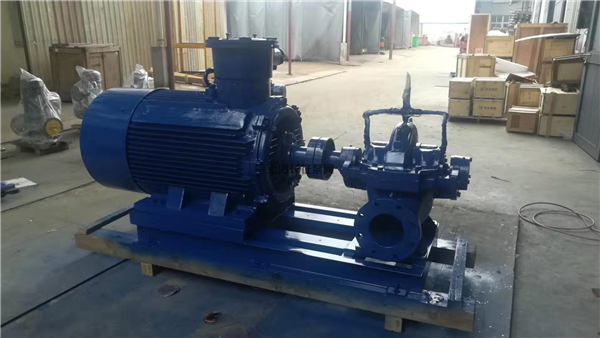

單級雙吸離心泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂成水平方向．檢修時無需拆卸進出口水管及電機．從轉動方向看去，水泵為順時針?lè)较蛐D(zhuǎn)/根據用戶需要亦可改為逆時針?lè)较蛐D(zhuǎn)。
泵主要零件有：泵體，泵蓋，葉輪，軸，雙吸密封環，軸套等。
經過靜平衡校驗的葉輪，用軸套的兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。
泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內，安裝在泵體兩端，用黃油潤滑。
雙吸密封環用以減少水泵壓力室的水漏回吸水室。
泵通過彈性聯軸器由電動機直接傳動。必要時亦可用內燃機傳動。
軸封為軟填料密封，根據用戶需要可采用機械密封結構。
