油泵在經過長期的運行后電機會出現一些振動問題，對油泵電機振動原因分析得出，油泵電機振動劇烈是由于轉子受到轉矩不平衡導致的，一是繞組內部線路接錯線，二是定子繞組短路，三是定子繞組一相中的幾路并聯支路中有斷路這三種原因。以下對于油泵電機振動原因進行簡單分析。
電機空載電流不平衡并且三相相差百分之三十以上，影響電機空載電機不平衡的原因是電源電壓不平衡；定子轉子磁路不平衡；定子繞組短路；定子繞組接線錯誤；定子繞組斷路。經過現場的觀察與測量，電源電壓三相之間相差不足百分之一，不會由于電壓不平衡引發三相空載電流相差百分之二十以上，定子和轉子磁路不平均不會使三相空載電流相差百分之二十以上，定子繞組短路會同時發生電機過熱或者冒煙等情況。油泵電機沒有過熱有沒有發生冒煙，就說明定子繞組沒有短路故障，繞組接線錯誤也不會出現，液壓油泵以前使用正常，電工只對其進行平常維護保養并沒有對定子繞組重繞，測三相空載電流雖然不平衡相差百分之二十以上，但三相定子電流沒有作周期性擺動而是很穩定，也排除了籠型轉子斷條造成的故障。經過上面的分析后，已經完全排除了上面幾種情況和籠型轉子造成的故障原因。

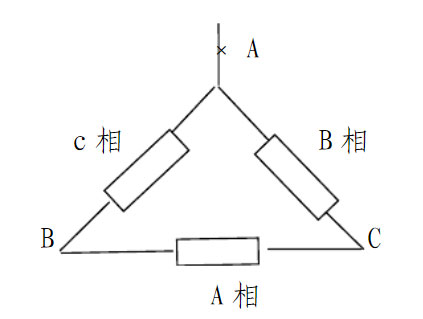

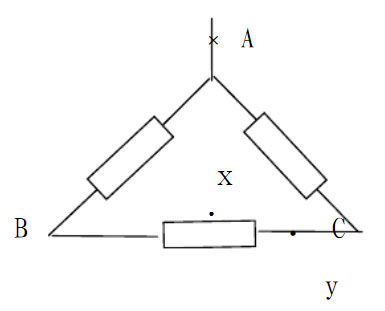

經過分析斷定為定子繞組斷路，定子繞組是△聯結如圖1，假如某處斷路定子繞組會成為Y聯結，從電工基本理論可知A相電流大，B、C兩相電流小并且基本相當，假如定子繞組接線正確，定子繞組每相所有磁極位置是對稱的，一相是整個斷電，轉子受到其他兩相的轉矩依然是平衡，電機不會有劇烈振動產生，但是電機振動會比平常劇烈，電機振動劇烈是由轉子受到轉矩不平衡導致，可以斷定三相空載電流相差百分之二十以上，不是由于定子繞組整相斷路如圖2，假如繞組在X處斷路，三相負載電流依然A相大，B、C兩相小，并且轉子受到轉矩不平衡，電機較正常時振動劇烈。X處不會發生斷路時，雙路繞組在定子內的位置是對稱的；假如X處發生斷路，原來定子繞組分布狀態會受到破壞，轉子只會受到一邊的轉矩并發生振動。從上面分析出這臺電機的故障是定子雙路并聯繞組中有一處斷路，導致三相空載電流不平衡，并且電機會發生劇烈的振動。
油泵電機振動原因分析由水泵廠家總結。推薦閱讀：油泵的型號及字母代表什么？
