臥式雙吸泵的布置要求

2022/3/4 16:40:14

用戶在購買臥式雙吸泵時需要了解臥式雙吸泵的布置要求，以便于更好的安裝臥式雙吸離心泵。

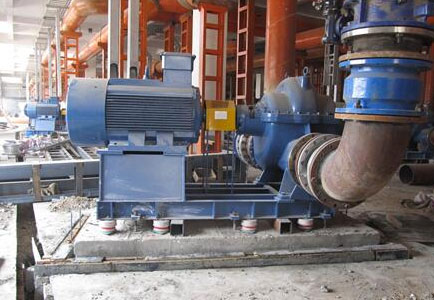

臥式雙吸泵的布置要求

1、臥式雙吸泵成排布置時可以把泵鏟出，入口中心線對齊或者把泵端基礎邊線對齊。

2、成排布置時應該按照防火要求與操作條件以及物料特性進行分組布置；

3、臥式雙吸中開離心泵布置在主管的下面或者外側時泵區通道的凈寬不可以小于2米，凈高不能小于3米，泵端前面操作通道的寬度不能小于1米。

4、雙吸泵雙排布置時可以把兩排泵的動力端相對，在中間留出檢修通道。

5、臥式雙吸泵布置在管道下方或者外側時不管是單排或者雙排泵與電機的中間線要和管道走向垂直。

6、除了按照在基礎上的小型泵外兩臺泵之間的凈距不可以小于0.7米。

7、雙吸泵布置在室內時兩排泵凈距不應該小于3米。

8、立式泵布置在主管道下面或者構架下面時，上面應該留出泵體安裝與檢修需要的空間。

9、雙吸泵的基礎面200毫米。數值不可以小于100毫米，可以在臥式雙吸泵入口前安裝過濾器時，泵基礎高度應該考慮過濾器能方便清洗與拆裝。

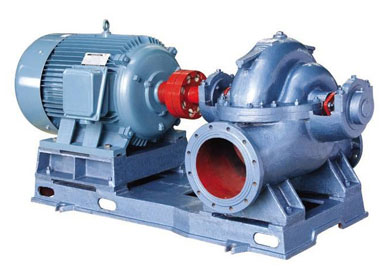

臥式雙吸泵

10、消防水泵房應該設置雙動力源。

11、泵送危害物質的泵房和其他泵房應該進行分隔布置。

12、雙吸泵的泵軸應該考慮高度柔性設計要求。

13、公用備用泵可以布置在相應泵的中間位置。

14、備用泵的工作能力應該不小于主泵。假如不能滿足就不能繼續使用臥式雙吸泵。

15、臥式雙吸泵站或者配有備用泵的泵房應該為設備供電。假如難以使用雙電源或者雙回路電源，可以把內燃機作為電源，可以直接連接到電機上。

16、雙吸泵室內的水管應該直接連接不能少于兩個出口管。大修其中一條排水管后其余的排水管應該可以供應所有的水。用來檢查與測試的排水閥應該安裝在出口管上。

17、臥式雙吸泵的水管不應該少于兩條。其中一條損壞時其余的吸水管依然可以使用。針對高壓與臨時高壓消防供水系統，每臺泵都應該要有獨立的吸水管。

臥式雙吸泵的布置要求由離心泵廠家總結。推薦閱讀：立式雙吸泵與臥式雙吸泵的區別
