高吸程自吸泵的原理及構造

2022/2/28 14:48:50

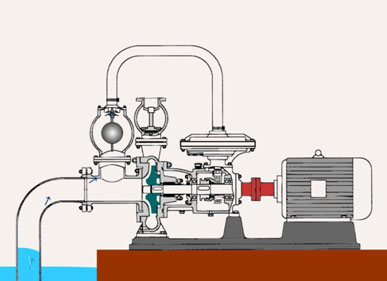

高吸程自吸泵的工作原理

高吸程自吸泵啟動前需要先將泵殼內灌滿足夠的液體或者泵殼中有存水。啟動后葉輪高速運行時，葉輪槽道中的水會流到蝸殼，這時入口會有真空形成，保證進水逆止閥門打開吸入管中的空氣進入泵內，并且經過葉輪槽道到達外緣。自吸泵是水泵中的一種結構形式，具有自吸的作用。所有的自吸泵工作原理都基本類似，先將泵內灌滿液體等到水進入葉輪后會高速運轉，旋轉時葉輪一圈會有離心力產生，離心力會將水與空氣從泵出口排出去在水還沒有被抽吸上來時泵體中的水會送到約1米左右高，安裝時建議自吸泵出口需要向上1米后再拐彎或者向下或者水平泵送，再排氣時進水口會產生一股吸力，這個吸力會將進水管路的空氣排出，使進水管有負壓形成，大氣壓會將水壓到真空管中，高吸程自吸泵不是依靠自吸泵去吸水，而是通過大氣壓的原理讓大氣壓將水送到自吸泵中，大氣壓是送水高度理論上在10米左右，但是由于自吸泵使用的地區海拔高度與管道的損耗等通常不會高于9米，自吸性能只有9米而實際使用中盡量控制在8米以內。進水口是通過水的流速?zèng)_力和葉輪帶動泵葉將水抽到河岸上的。將進口管道扔進河中就能實現抽水，但是水流必須緩慢和落差比較的低的地方。自吸泵與一般的離心泵不同，離心泵工作前，不同與進水管需要灌滿水才能形成真空，葉輪快速轉動時，葉片會使水快速旋轉，旋轉的水在離心力的作用下朝葉輪中飛去，泵中的水被拋出后葉輪中心部分會形成真空區域。水源的水在大氣壓作用下利用管網壓到了進水管中。這樣循環不止就能實現連續抽水。初次灌水使用后高吸程自吸泵是無需再次灌引水的。

高吸程自吸泵的構造

高吸程自吸泵的基本構造是由泵體、葉輪、泵軸、密封環構成。泵體常被稱為泵殼，泵體是自吸泵的主體起到支撐固定的作用；葉輪是自吸離心泵的核心部分，高吸程自吸泵轉速高出力大；泵軸的作用是利用聯軸器與電機相連，把電機的轉矩傳遞給葉輪；密封環又被稱之為減漏環，可以增加回流阻力減少內漏，延長葉輪與泵殼的使用年限，在泵殼內緣與葉輪外緣結合處裝有密封環；軸承是套在泵軸上支撐泵軸的部件，有滾動軸承與滑動軸承兩種。

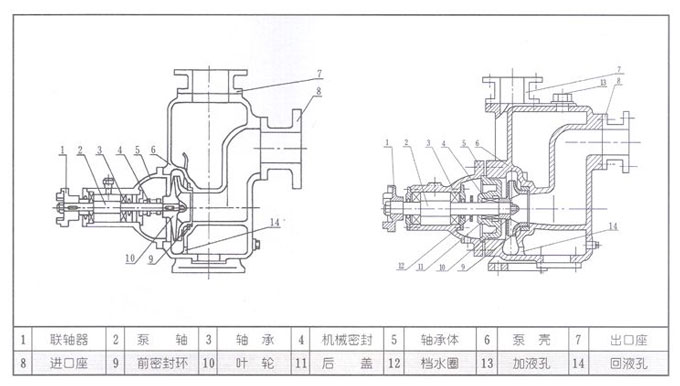

高吸程自吸泵的構造圖
