循環泵管道阻力分析
循環泵的管道阻力包括管道本身的沿程阻力與管道中間變徑、三通、拐彎、分支補償器等形成的局部阻力。沿程阻力的值等于管道的比摩阻與管道長度的乘積。根據規定要求管道的摩阻要在30pa/m～60pa/m之間?？梢愿鶕?jù)管道的長度就能知道管道的阻力。局部阻力計算起來比較麻煩，通常設計手冊上面都給出了估算比例，通常是百分之二十到百分之五十。根據以往的經驗來看設計手冊上面局部阻力的估算比例過高，實際使用中一般在百分之十到百分之二十較為準確。
循環泵選型
針對供熱系統來講，循環泵需要選擇的參數大致有兩個，一是流量，二是揚程。流量參數是由供熱系統的需要決定的，經驗數據是每平米小時2.5～3.5公斤。針對采用高檔次自力式流量控制閥的系統無需增加富裕量，無使用自力式流量控制閥可增加15%，使用低檔自力式流量控制閥的系統會增加7%，間歇供暖系統會增加20%，分戶改造系統會增加15%。全部是地?zé)岬墓嵯到y(tǒng)系統流量應該增加30%甚至更多。

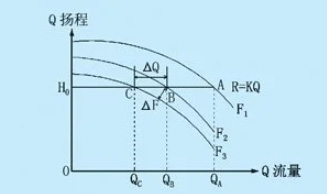

循環泵的揚程實際作用是用來克服供熱系統中的各種阻力。根據前面的論述，針對鍋爐房鍋爐的阻力40～80Kpa，換熱器的阻力20～50Kpa，水泵的進出口阻力30～50Kpa，除污器的阻力10～20Kpa，環路閥門井里的阻力是10Kpa，用熱戶的阻力是40Kpa，管道的比摩阻30～60Pa/m另加10%～20%的局部阻力。根據以上數據參考設備的具體情況可以計算出合適的循環水泵揚程，揚程參數可以增加到5%的富裕量。
循環泵廠家的選擇，現在的循環泵廠多不勝數，在選擇循環泵時，要選擇流量和揚程需要向接近的。也要選擇效率高的循環泵，泵的效率越高越省電，有些節能水泵的效率高達20%以上。在循環泵實際運行時，對泵的實際運行工況進行測試，查看是否能達到說明書的標準數據。
針對供熱系統中的各種阻力進行了細致地分析，并且對供熱循環泵流量、揚程的選擇方法和經驗數據進行了簡要地介紹。
循環泵管道阻力分析及選型由離心泵廠家總結。推薦閱讀：高低溫循環泵的操作流程說明
