增壓泵的裝配和拆卸

2022/1/19 16:44:35

增壓泵按照型號可以分為GDL、CZL、DL、QDLF、CDLF、D型等。下面講解增壓泵的裝配和拆卸。

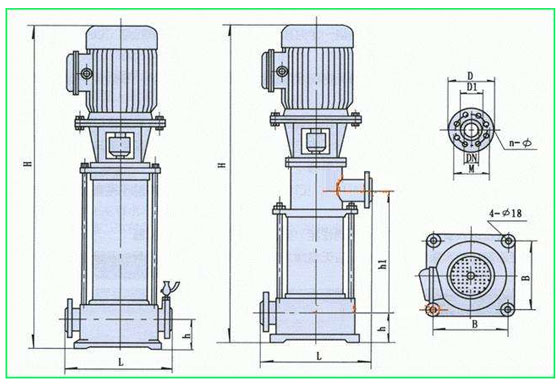

增壓泵的裝配和拆卸

CDL，CDLF2、4泵

將卡環套套在軸上，將隔套、葉輪、葉輪隔套、導葉、支撐導葉等到末級葉輪套上后，接著把葉輪壓蓋、墊圈、旋緊螺母裝上，支撐導葉的位置需要注意，接著是支撐支葉，級數高的增壓泵，支撐導葉應該增加，間隔位置應該均勻，應該把支撐隔套和軸承套上。

將導流器裝在進出水段和底座上，再將裝好的零部件安裝在導流器上。

進出水段把O型圈、套上耐壓筒，裝上出水導葉。

將已經裝好的O型圈、泵頭襯里、波形彈簧的泵頭套到耐壓筒上，將底座上的四個拉桿螺母擰緊，注意不要一次擰緊一個螺母，應該對稱輪流擰緊。

機械密封裝上并且擰緊，將電機和聯軸器裝好，旋上聯軸器上的螺釘，將聯軸器包括泵軸往底座方向推到底，再反方向移動1毫米，將螺釘擰緊注意兩聯軸塊飽合平面的間隔應該均勻。

機械密封上的固定螺釘擰緊，將聯軸器轉動，軸應該轉動靈活沒有卡頓和松動情況。增壓泵的拆卸可以按照上面步驟相反進行。

QDL，QDLF8、16、20泵

在軸上把葉輪、葉輪隔套、導葉、支撐導葉、軸承、支撐隔套等部件裝上，一直裝到末級葉輪，接著把葉輪壓蓋、墊圈和旋緊螺母裝上。

底座上裝好進出水段，并且把O型圈、進水隔板、導流器裝上，再將已經裝好的零部件安裝在導流器上，將出水導葉和拉帶裝上，擰緊螺栓后再把耐壓筒裝上。

將已經裝好的O型圈、泵頭襯里裝好。橡膠調節樁的泵頭套在耐壓筒上，對稱輪流擰緊拉桿上的四個螺母。

把機械密封裝上并且擰緊，將電機和聯軸器裝好，旋上聯軸器上的螺釘，再把聯軸器包括泵軸往底座方向推到底，再朝著反方向移動1毫米，把螺釘擰緊需要注意兩聯軸塊抱合平面的間隙應該均勻。

把機械密封上的固定螺釘擰緊，再把聯軸器進行轉動，軸應該靈活沒有卡頓情況。增壓泵的拆卸可以按照以上步驟反向操作。

QDL，QDLF32、42、65、85泵

將進出水段裝在底座上，把兩邊套上法蘭并且裝上導流器。

再把首級葉輪裝在軸上，將螺母擰緊并且把葉輪套在導流器的口環座內，再把導葉、葉輪、支撐導葉裝上，直到將軸部件重新套在進出水段上，將O型圈裝好，涂抹上潤滑油后再把耐壓筒套上。

底座上把拉桿裝好，泵頭上將O型圈、調節樁、排氣閥裝好，再將泵頭套在拉桿上，將墊圈裝好后再把螺母擰緊。

將機械密封裝在泵頭上，將密封壓蓋裝好，再把螺釘擰緊，接著擰緊機械密封上的螺釘，接著將軸往上提，接著把調節片安裝好。

在泵頭上安裝好電機與支架。

接著將聯軸器安裝好，把螺釘擰緊后再把調節片取出。聯軸器轉動，泵軸應該轉動靈活沒有卡頓和松緊情況。增壓泵的拆卸步驟可以按照上述安裝方法反向操作。

增壓泵的裝配和拆卸由水泵廠家總結。
