單級雙吸泵的裝配流程

2022/1/17 15:21:23

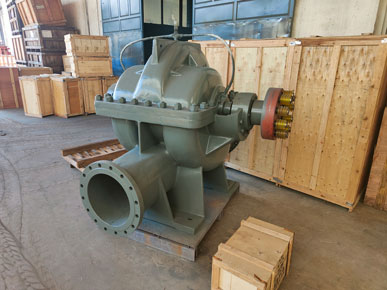

有些用戶會來咨詢單級雙吸離心泵是如何裝配的，下面講解單級雙吸泵的裝配流程。

組裝轉子

1.單級雙吸離心泵葉輪應該安裝在軸的正確位置上，不可以出現偏于一側的情況，否則會導致和泵殼的軸向間隙不均勻而產生摩擦。

2.把密封環、水封環、填料套、填料壓蓋和擋水圈都安裝在軸上。

3.軸套裝上并且把軸套螺母擰緊。為了避免水流順著軸漏出，在軸套和螺母之間要用密封膠圈填塞，轉子完成后應該確保膠圈被軸套螺母壓緊并且螺母和軸套已經緊靠。

4.將軸承端蓋與軸承裝上，將軸承螺母擰緊，接著把軸承體裝上并且把軸承體與軸承端蓋緊固。

5.將聯軸器裝上。

1.把上述裝好的轉子組件平穩地吊入泵體中。

2.把密封環就位后將轉子盤動，查看密封環有沒有摩擦，應該調整密封環直到盤動轉子時靈活情況為止。

把泵蓋扣上后緊固雙吸泵結合面螺栓和兩側的軸承體壓蓋。接著盤動轉子查看是否和以前有所不同，假如沒有明顯異常，可以把空氣管和密封水管等連接上，將填料加好后就能對聯軸器進行找正了。

單級雙吸泵裝配完成后，可以用手轉動泵軸，查看是否有擦碰的情況，轉動泵軸時靈活輕快即可，拆卸時可以根據裝配的順序相反操作即可。

1.查看雙吸泵與電機應該完好無損。

2.雙吸泵的安裝高度應該加上吸入管路的水力損失，速度不可以大于樣本規定的允許吸上真空高度值?；A(chǔ)尺寸應該符合單級雙吸離心泵的安裝尺寸。

1.把雙吸中開泵放在埋有地腳螺栓的混凝土基礎之上，可以用調整楔型墊塊的方法來校正水平，并且把地腳螺栓適當擰緊防止松動。

2.在基礎和雙吸泵地腳下灌注混凝土。

3.等到混凝土干固后，把地腳螺栓擰緊，并且重新查看中開雙吸泵的水平度。

4.校正電機軸和雙吸泵軸的同心度。保證兩條軸位于一條直線，在兩軸外圓上的同軸度允許誤差為0.1mm，端面間隙沿著圓周的不均勻度誤差為0.3mm。

5.在查看電機轉向和單級雙吸泵轉向一致后再把聯軸器和連接柱銷裝上。

6.進出水管路應該設置支架支撐不能由雙吸泵本身支撐。

7.單級雙吸泵和管路之間的結合面應該保持良好的氣密性，需要注意進水管路，需要做到密封不漏氣。

上面的安裝方法是指沒有公共底座的單級雙吸泵。

單級雙吸泵的裝配流程由離心泵廠家總結。
