管道增壓泵施工安裝

2022/1/14 16:41:10

前段時間我們對增壓泵正確安裝圖方法進行了簡單介紹，今天我們就來對管道增壓泵施工安裝進行講解。

管道增壓泵是用來安裝在管路上可以增壓的水泵。通常我們所講的管道增壓泵是指可以安裝在管路上泵送液體的泵，不單單局限于某一種類型的泵，增壓泵可以說臥式的也可以是立式的。這需要根據實際工況和用戶的需求來定。業界所講的管道增壓泵是泛指管道式結構的泵。

管道增壓泵安裝示意圖

（1）管道增壓泵的安裝高度應該低于允許吸上真空高度減去進水管路損失。

（2）管路重量不能由管道增壓泵來承受。

（3）增壓泵出水口法蘭處應該裝上壓力表，便于查看和控制管道增壓泵的運行情況。

（4）多級增壓泵應該安裝在干燥通風處，在室外安裝時應該加裝防護罩，防止太陽暴曬和雨淋。

（1）管道泵安裝前應該查看基礎尺寸、位置、標高應該符合設計要求。增壓泵不應該有缺損件、損壞與銹蝕等問題，管口保護罩與堵蓋應該完好無損，盤車時應該靈活沒有卡頓，并且沒有異常情況。

（2）出廠時已經裝配和調試完成的零部件不能隨意拆卸。

（3）增壓泵安裝時需要找平找正。

增壓泵基礎高出地面的高度應該方便管道增壓泵安裝并且不應該低于0.1米。增壓泵泵送到指定位置后需要進行吊運安裝，準確的放在已經做好的基礎上，接著把地腳螺栓和螺帽穿上，將底座下放置墊鐵可以用水平尺進行初步找平，將地腳螺栓內灌上混凝土。

等到混凝土干固后進行精平并且把地腳螺栓帽擰緊，每組墊鐵可以點焊固定，基礎表面需要打毛，用水沖洗完成后再用泥沙漿抹平。

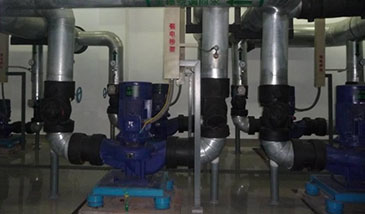

管道增壓泵

（4）管路安裝需要符合下面要求。

①管子里面與管端應該清洗干凈，密封面與螺紋不應該損壞，相互連接的法蘭端面或者螺紋軸心線應該平衡和對中，不應該強行連接。

②管路和增壓泵連接后，不應該在進行焊接和氣割，假如需要焊接與氣割，可以先把管路拆下或者采取必要的措施，避免焊渣進入泵內損壞管道增壓泵的零部件。

③每臺增壓泵出水管上應該安裝閥門、止回閥、壓力表。當管道增壓泵直接從室外給水管網抽水時，應該在吸水管上安裝閥門、止回閥與壓力表，應該繞增壓泵設置裝有閥門的旁通管。

④管路的配置應該按照設計圖紙進行復檢。

⑤增壓泵防振與降噪，在增壓泵進出水管上可以安裝可曲撓橡膠軟接頭或者波紋管金屬接頭。為了使隔振效果更好可以安裝管道隔振、基礎隔振與支架隔振。

⑥管道增壓泵調試

在保證電氣設備安全可靠的前提下對管道增壓泵進行試運行。
