用戶在收到自吸排污泵產品時，應該先閱讀自吸排污泵的產品樣冊。里面有自吸無堵塞排污泵的型號說明、使用范圍、型號性能參數表、性能曲線圖、外形及安裝尺寸表等?？梢詭椭愀媪私庾晕盼郾玫男阅埽旅鎸?duì)自吸排污泵安裝規范進行講解。

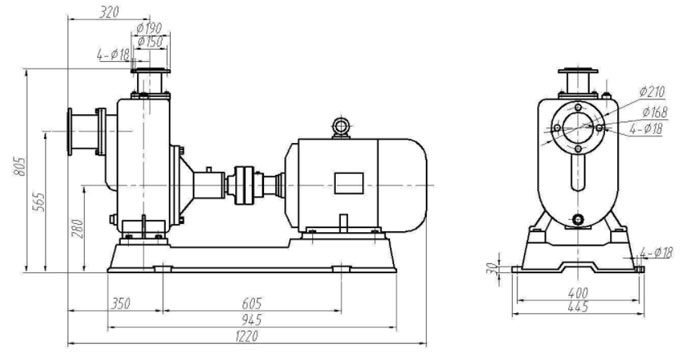

自吸排污泵安裝方法
①自吸無堵塞排污泵的入口安裝高度盡量不要高于5m，應該需要注意吸入管路的密封性，防止漏氣影響自吸泵的自吸能力與正常運行。
②自吸排污泵的出口處應該先安裝一段垂管與壓力表，接著再安裝出口流量控制閥門和其他管路。
③合理配置自吸泵進出口管路的長度與管徑，盡量減少不必要的沿程水頭損失。
④長距離泵送介質時需要選用較大管徑。排污泵的管路應該有自己的支架，泵體不可以承受管路的負荷。
⑤排出管路假如裝有逆止閥應該裝在出口流量控制閥門外面。

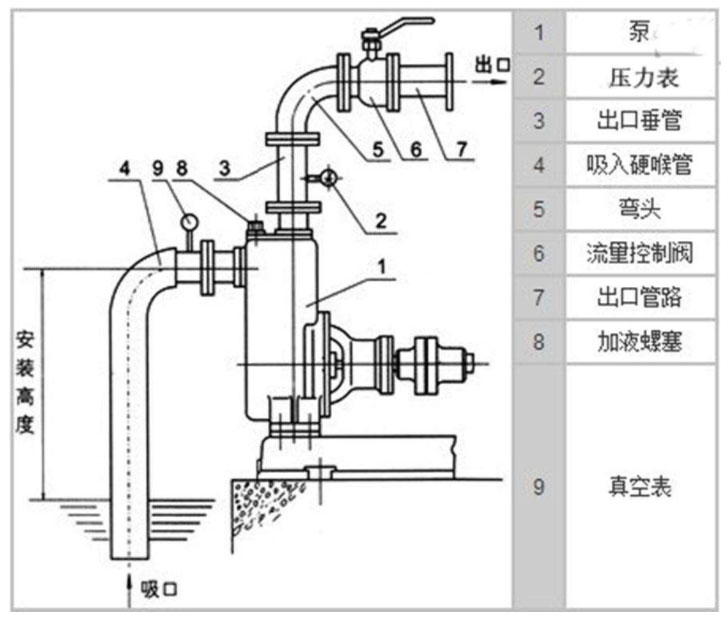

自吸排污泵吸水管與出水管的安裝
①自吸排污泵吸水管的安裝：每臺自吸泵都應該設置單獨的吸水管路，并且以求較短，可以改善水力條件來減少水頭損失，同時可以減少雜質堵塞管道的可能性。吸水管的設計流速通常使用1m/s～1.5m/s，較低不能小于0.7m/s。避免管內有沉淀物產生。吸水管較短時流速可以提高為2m/s～2.5m/s。為了便于吸水管中存留的空氣排出，吸水管的水平部分應該順著水流的方向盡量抬高，管坡可以使用0.005。吸水管和水泵連接處需要縮減時，應該使用偏心大小頭。吸水管入口處可以裝有喇叭口，直徑是吸入管直徑的1.3～1.5倍。喇叭口可以安裝在集水池的積水坑內。自罐式布置的水泵可以從吸水管上安裝閥門，這樣做有利于檢修。
②自吸排污泵出水管的安裝：自吸排污泵的出水管流速通常不能小于1.5m/s，有兩臺或者兩臺以上自吸泵合用一條出水管但是只要一臺工作時，流速不能低于0.7m/s，可以防止管內有沉積物。自吸排污泵的出水管接入連接管時，不能從干管底部接入，可以防止自吸排污泵停止運行，在自吸排污泵的出水管內形成淤堵。有兩臺或者兩臺以上的自吸排污泵用一條出水管時，每臺自吸排污泵的出水管應該裝上閥門，并且在閥門和自吸泵之間設置止回閥，假如自吸泵使用單獨的出水管，可以順利流出時就不用設置止回閥，閥門可以安裝在水平段上可以避免沉積物聚集在閥門上。
自吸排污泵安裝規范由水泵廠家總結。
