水泵的連接方式有兩種，分別是水泵串聯和水泵并聯。以下講解水泵串并聯的作用和區別。

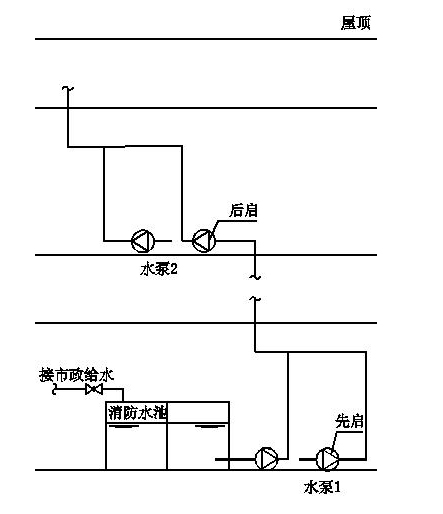

水泵串聯的作用

水泵在運行時發現揚程不夠，可以更換一臺高揚程的水泵，但是在水泵性能曲線圖中沒有合適的泵型，這時可以用兩臺揚程較低的水泵串聯在一起工作。兩臺水泵串聯是指前面一臺水泵的出口接到后面一臺水泵的入口，但是也不是隨便兩臺水泵都能串聯工作的，水泵串聯需要滿足以下條件。

（1）兩臺水泵的流量基本相等，至少兩臺水泵的較大流量基本相等。

（2）后面一臺水泵的強度應該可以承受兩臺水泵的壓力總和。

水泵串聯運行后的總揚程是兩臺水泵揚程的總和，而流量還是一臺水泵的流量。串聯時應該把揚程低的那一臺放在全面，揚程高的那一臺放在后面，這樣有利于離心水泵對壓力的承受，假如串聯的兩臺離心泵揚程都很高，后面一臺水泵的強度不可以承受兩臺水泵的揚程總和時，可以把前一臺水泵輸送到一定高度后，在接后面一臺水泵。

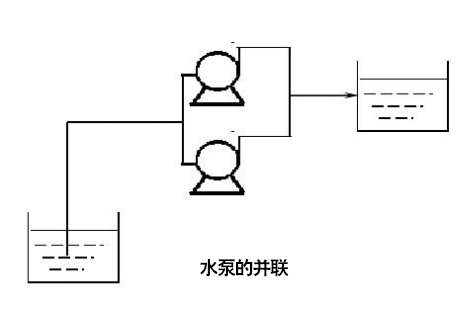

水泵并聯的作用

水泵并聯運行是指一臺水泵的流量不夠或者輸送管道流量變化較大時，能使用兩臺或者兩臺以上的出水管合用一條輸水管道，水泵并聯運行也并非是隨便幾臺水泵都能并聯一起工作的。水泵并聯運行的前提是，并聯運行的幾臺水泵揚程基本相等，并且揚程性能曲線圖是下降的，否則揚程低的水泵不能發揮其作用。嚴重時甚至?xí)霈F(xiàn)揚程低的那臺水泵倒流。并聯運行后，水泵揚程不變的情況下，流量是幾臺并聯水泵流量的總和。

并聯安裝時可以在匯合點前每臺水泵的管路阻力盡量一樣，每臺水泵的出口都安裝一個閘閥，便于有一臺水泵出現問題時，其他水泵仍然可以正常工作。

采暖系統中水泵串并聯的作用和區別

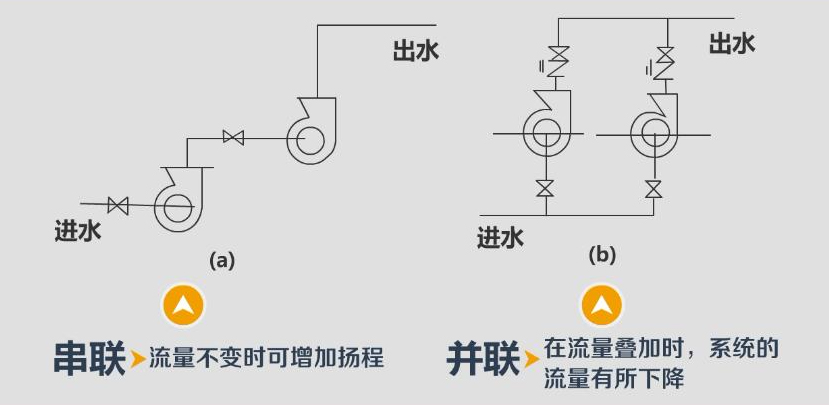

當前一臺水泵的出水管連接在后面一臺水泵的吸入管時被稱為兩臺水泵串聯；當前一臺水泵和后面一臺水泵的吸入管連接在一起時，出水管也會連接在一起時被稱為水泵的并聯。水泵串并聯連接方式圖如下。

理想狀態下同型號同規格的兩臺水泵流量和揚程的關系是

水泵串聯時：Q=Q1+Q2H=H1+H2

從以上可以看出，有兩臺或者兩臺以上水泵串聯時，流量沒有太大的改變，揚程會疊加。

水泵并聯時：Q=Q1=Q2H=H1=H2

兩臺或者兩臺以上的水泵并聯時，揚程沒有太大改變，流量會疊加。

水泵的串聯常被用在給水管網加壓，泵站室外給水管網的加壓使用的是水泵串聯的方式；水泵的并聯常被用在單臺水泵不能滿足流量要求時，或者選擇流量過大的單臺水泵會使運行費用增加的情況下。水泵并聯可以根據用水量的多少和用水高峰調節開啟水泵的臺數減少運行成本。采暖系統中循環水泵會使用并聯的方法來滿足流量要求，備用水泵也會使用并聯方式。

一般設計初期，需要按照較高的用水量和不利點來確定水泵流量揚程，接著根據水泵流量揚程確定出泵的數量，這時單臺水泵的流量為Q單=Q總÷數量。

但這會形成一個很大的誤區，并聯運行流量低于兩臺泵之和，這是第二種誤區。前面一種誤區是設計的流量揚程，單臺水泵的運行工況是流量除以數量。

和客戶溝通時，他們會希望并聯運行的單臺泵流量略大于系統流量除以臺數，假如是用前一種系統設計，選出來的泵型單臺泵會偏離工況點，會出現揚程過高。假如是第二種情況，談不上符合，因?yàn)椴煌乃弥圃焐躺a(chǎn)出來的水泵曲線和形式以及性能也會不一樣，可以肯定的是，假如根據水泵的數量確定管路是很不經濟的。

不管出現哪種情況，關閉其中一臺水泵或者幾臺水泵時，單臺水泵的工況點也會發生變化，水泵運行數量發生改變后，會有新的性能曲線圖，性能曲線和管路性能曲線的工況點與原工況位置發生變化，三臺泵并聯運行，假如關閉其中一臺，并聯流量會變成兩臺并聯，工況點由三臺并聯與系統的交點變?yōu)閮膳_(tái)并聯與系統的交點。這時運行的每臺水泵工況點會偏離原來三臺并聯時的單臺運行工況，會出現超大流量方向偏移；假如增加臺數情況會相反。

水泵串并聯的作用和區別有水泵廠家總結。推薦閱讀：水泵選型指南
