單級雙吸離心泵的拆卸步驟

2020/12/19 16:20:34

單級雙吸離心泵又被稱為單級雙吸水平中開蝸殼式循環水泵離心泵，該泵的主要特征是輸送介質的流量大。下面講解一下單級雙吸中開離心泵的拆卸步驟。

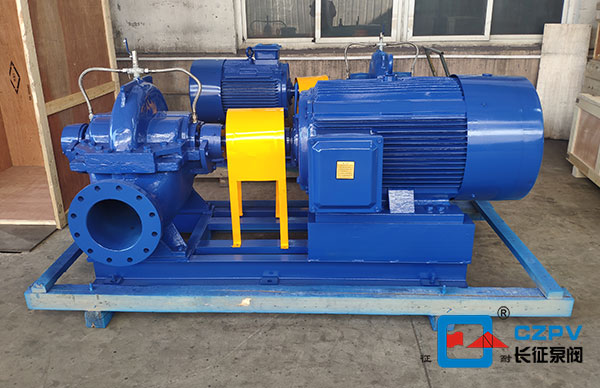

單級雙吸離心泵

方法1：?jiǎn)渭?jí)雙吸離心泵裝配的步驟如下（雙吸離心泵的拆卸方法按照下述方法相反操作即可）。

1.把各處的連接螺栓和絲堵等分別擰緊在相應的位置上。

2.把紙墊和油毛氈分別放在相應的位置上。

3.把擋水圈裝在軸上。

4.把密封環裝到泵體或者泵蓋上，并將機械密封靜環裝到蓋架上。

5.對于連接軸的該泵，先把軸承和軸承墊圈裝到連接軸并用擋圈固定后并裝好。

6.把泵蓋架裝到電動機上用螺栓固定。

7.把機械密封，平鍵，葉輪，止動墊圈裝到軸上，并用葉輪螺母擰緊。

8.把電動機，泵蓋架組件裝到泵體上并用螺栓，螺母擰緊，然后裝放氣閥。

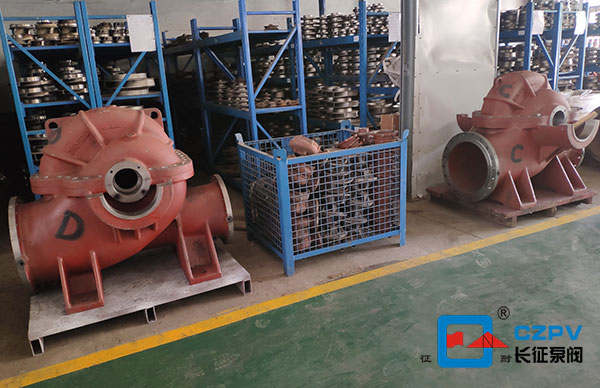

單級雙吸離心泵拆卸圖

方法2：?jiǎn)渭?jí)雙吸離心泵的拆卸步驟

1、分離泵殼

①拆下聯軸器銷子，把水泵與電機分離。

②拆下螺栓及銷子，使泵蓋與下部的泵體分離，然后把填料壓蓋卸下。

③拆開與系統有連接的管路（如空氣管和密度水管等），并用布包好管接頭，防止落入雜物中。

2、吊入泵蓋

檢查上述工作完成后，可以吊下泵蓋。起吊時，保持平穩，并注意不要與其他部件碰磨。

3、吊轉子

①把兩側軸承體壓蓋松下并拿開。

②用鋼絲繩栓在轉子兩端的填料壓蓋處起吊，保持平穩和安全。轉子吊出后應該放在專用的支架上，并放置牢靠。

4、轉子的拆卸

①把該泵側聯軸器拆下，妥善保管好連接鍵。

②松開兩側軸承體端蓋并把軸承體取下，然后依次拆下軸承緊固螺母，軸承，軸承端蓋及擋水圈。

③把密封環，填料壓蓋，水封環，填料套等取下，并檢查其磨損和腐蝕的情況。

④松開兩側的軸套螺母，取下軸套并檢查其磨損情況，必要時予以更換。

⑤檢查葉輪磨損和氣蝕的情況，如果繼續使用，則不必將其拆下。如果需要卸下時，要用專門的拉力工具邊加熱邊拆卸，避免損傷泵軸。

以上是我們公司為您總結的兩種單級雙吸離心泵的拆卸步驟，拆卸時可以選擇其中一種方法。如果想要咨詢更多雙吸泵的選型信息，請及時聯系站內客服。我們有專業工程師一對一為您進行解答。
