單級雙吸離心泵的概述
單級雙吸離心泵是離心泵的一種，全名稱為單級雙吸水平中開蝸殼式循環水泵離心泵。該泵適用于城市，工廠，礦山，電站，農田，水利工程等行業領域。用來輸送不含固體顆粒的清水或者物理，化學性質類似于水的液體。在大流量工況下，單級雙吸離心泵是優先考慮的理想泵型。

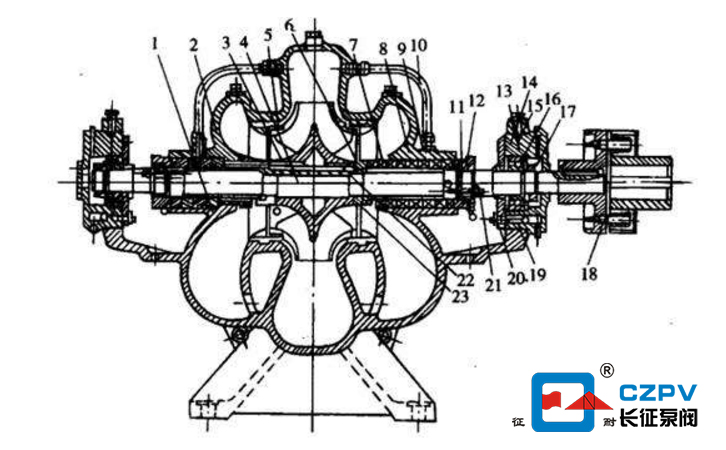

單級雙吸離心泵的結構圖
單級雙吸離心泵的零部件有1.泵體2.泵蓋3.葉輪4.泵軸5.密封環 6.軸套7.填料擋套8.填料9.填料環10.水封管11.填料壓蓋12.軸套螺母13.固定螺釘14.軸承體15.軸承體壓蓋16.滾珠軸承17.圓螺母18.聯軸器19.軸承擋套20.軸承端蓋21.雙頭螺絲22.鍵23.紙墊
單級雙吸離心泵的主要部件包括泵體，泵蓋，葉輪，軸，雙吸密封環，軸套等。
單級雙吸離心泵的入口和出口在軸線下方，并且軸線垂直于水平方向。維護期間無需拆卸進水管和出水管以及電機。從傳動方向的角度來看，該泵沿順時針方向旋轉（也可以根據用戶需要更改為逆時針旋轉）。
泵體和泵蓋構成葉輪的工作室。在進水和出水法蘭上，制有用于安裝真空計和壓力計的管螺紋孔。進水和出水法蘭的下部也設有用于排水的螺絲孔。
平衡試驗后的葉輪兩側有軸套和軸套螺母固定，可通過軸套螺母調節軸向位置。
泵軸由兩個單列向心球軸承支撐。軸承安裝在軸承體中，并安裝在泵體的兩端，并用黃油潤滑。
雙吸密封環用于減少水從水泵壓力室泄漏回吸入室。
該泵由電動機通過彈性聯軸器直接驅動，并且必要時可以由內燃機驅動。
軸封是一種軟填料密封（也可以根據用戶需要使用機械密封）。
