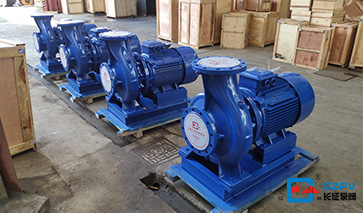

暖氣循環泵的基本結構組成：
1、泵殼
該泵殼體具有半球形結構，具有屬性小，壁厚相對較小，熱應力相對較小的特點。
這是一種屬于高比轉數離心式，接近于混流式單級離心泵。導向葉片安裝在葉輪出口處，將部分動能轉化為壓力能。
3、軸承
循環泵電機的上、下端安裝支承軸承，軸的下端安裝推力軸承，泵側不安裝軸承，支承軸承和推力軸承都是用水潤滑的。
4、隔熱體
其作用是將泵殼內的高溫爐水與電機腔體內的高壓冷卻水分開，防止高溫爐水的熱量通過泵殼和軸傳給電機。
5、電動機
由于電機的絕緣材料是聚乙烯塑料，所以不能承受高溫。如果溫度過高，保溫性能會明顯惡化。因此，必須限制電機內部高壓冷卻水的溫度。因?yàn)槔@組和軸承之間的間隙非常接近。因此，高壓冷卻水中不能含有顆粒雜質，高壓水管道中必須安裝過濾器。
