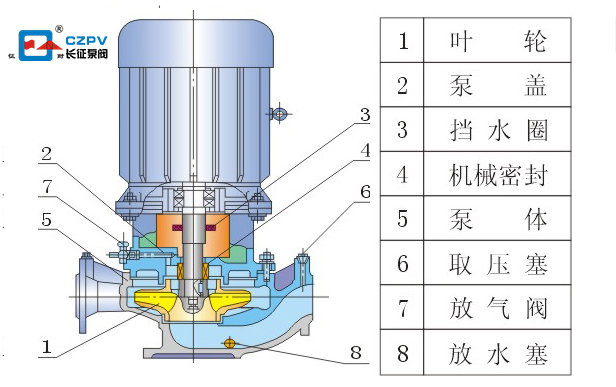

立式管道離心泵的基本結構由葉輪，泵體，泵軸，軸承，密封圈和填料函六部分組成。
1.葉輪是離心泵的核心部分。它具有高速度和大輸出。葉輪上的葉片起著重要作用。葉輪在組裝前必須通過靜平衡實驗，葉輪的內表面和外表面要求光滑，以減少水流的摩擦損失。
2.泵體也稱為泵殼，它是泵的主體。起到支撐和固定的作用，并與支架連接以安裝軸承。
3.泵軸的功能是將電動機與聯軸器連接，以將電動機的扭矩傳遞到葉輪，因此它是傳遞機械能的主要部件。
4.軸承是一個套在泵軸上的部件，用于支撐泵軸。滾動軸承和滑動軸承有兩種。滾動軸承使用牛脂作為潤滑劑來適當?shù)丶佑?。通常，體積的2/3?3/4太多會產生熱量，太少會產生噪音和熱量！滑動軸承使用透明油作為潤滑劑，在油位線中添加潤滑油。太多的油會沿著立式管道離心泵的軸滲出并向低位漂移，太少的軸承會過熱并燒毀，從而引起事故！在該泵的運行過程中，軸承的溫度高達85度，通常在60度左右運行。如果高，找出原因（是否有雜質，油是否為黑色，是否有水進入）并及時處理！
5.密封環也稱為泄漏減少環。葉輪入口與泵殼之間的間隙太大，導致該泵的高壓區域中的水通過該間隙流到低壓區域，影響立式管道離心泵的出水量并降低效率！如果間隙太小，葉輪和泵殼之間的摩擦?xí)鹉p。為了增加返回阻力，減少內部泄漏并延遲葉輪和泵殼的使用年限，在泵殼內邊緣和葉輪外輔助裝置的連接處安裝了密封圈，并且密封間隙應保持在0.25和1.10 mm之間。
6.填料函主要由填料，水封環，填料管，填料壓蓋和水封管組成。填料函的作用主要是縮小泵殼與泵軸之間的間隙，以使該泵中的水不會流到外部，并且外部空氣也不會進入立式管道離心泵中。始終保持該泵中的真空！當泵軸和填料摩擦產生熱量時，水封將水通過管道輸送到水封環中以冷卻填料！保持立式管道離心泵正常運行。因此，在對立式管道離心泵運行進行巡回檢查時，應特別注意填料函的檢查！運轉600小時后應更換填料。
以上是上海長征水泵的總結。
